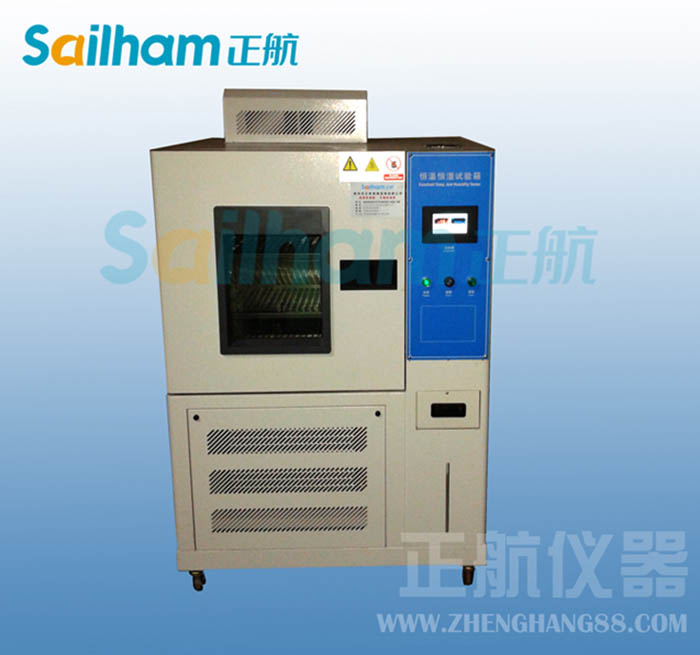

高低溫箱冷系統電氣線路綜合故障判斷及排除的操作
|
高低溫箱冷系統電氣線路綜合故障判斷及排除的操作 | |||
| 1 |
能夠準確判斷分析小型制冷設備電氣系統的常見故障，并初步會排除； 能夠?qū)π⌒椭评湓O(shè)備的常規檢修進行規范化操作 | ||
| 2 | |||
| 高低溫箱冷系統維修理論要求 | 高低溫箱冷系統電氣線路綜合故障分析與排除的基本知識 | ||
| 高低溫箱冷系統維修技能要求 |
（1）掌握照明燈不亮判斷與排除方法； (2) 掌握壓縮機不工作判斷與排除的方法。 （3）掌握節點開關故障的判斷方法 | ||
| 高低溫箱冷系統電氣線路綜合故障的判斷及排除 | |||
| 排查壓縮機不工作故障的過程 | |||
| 高低溫箱冷系統維修理論儲備 | 電路圖的分析 | ||
| 高低溫箱冷系統維修技能準備 | 制冷工具、儀器的使用 | ||
| 1高低溫箱冷系統維修新課導入 | 故障高低溫箱冷系統的電氣線路的詢問與觀察 | ||
| 2高低溫箱冷系統維修工作任務 |
任務一： 照明燈不亮判斷與排除 任務二： 壓縮機不工作判斷與排除 任務三： 節點開關故障的判斷方法 | ||
|
3高低溫箱冷系統維修工作素材 （資源） | 人為制造各種故障或隨機故障的高低溫箱冷系統一臺；扳手一套； 旋具一套；割管器一只；鉗形電流表一只；萬用表一只；新起動器一只等 | ||
| 4高低溫箱冷系統維修工作步驟 |
1. 照明燈不亮 （1）壓縮機工作但照明燈不亮 ① 檢査照明燈燈泡是否已經損壞，如果損壞應更換新品，否則繼續査找。 ② 檢査燈口觸點是否銹蝕，如果出現銹蝕，應用砂紙打磨，將氧化層去除，否則繼續査找。 ③ 將高低溫箱冷系統門打開，用萬用表測量照明燈兩端接線端子之間的電阻值，若不導通說明觸點不能閉合。應將照明燈開關彈簧拉長增加彈力或更換燈開關。 (2) 壓縮機不工作且照明燈不亮 ① 檢査電源插頭接觸是否良好，如果無問題繼續査找。 ② 用萬用表測量電源插頭兩端電阻，如果阻值為∞(正常值應在10～40Ω之間），應繼續檢査。 ③ 用萬用表的電阻擋測量N與1端的電阻和L與2端的電阻值，若有一根導線的電阻為 ∞，說明電源線有斷路故障，應給予更換。 2. 壓縮機不工作 （1） 檢査電源 檢査熔斷器、電源插頭是否牢固；用萬用表測量電源電壓，如不正常就地解決，如果均正常，繼續査找。 (2) 將溫度控制器短接，如果壓縮機工作則說明溫度控制器有故障，應將其更換；如果壓縮 機還不起動則應繼續査找。 (3) 拆下起動器、熱保護器，然后更換新品。如果壓縮機可以起動，說明起動器有故障(熱保 護器一般不會出現故障），應更換新品，否則應繼續檢査。 (4) 檢査壓縮機電動機的各接線端子之間的電阻，如果不滿足規定的標準值，說明壓縮機繞 組出現故障，應更換新壓縮機。如果電阻滿足其標準值則應繼續査找。 (5) 檢查壓縮機是否出現機械故障，如抱軸、卡缸等。出現此故障也應更換壓縮機。 3. 節電開關故障 (1) 將節電開關拆下，短接3與4點。 (2) 用萬用表測量3點與5點之間的電阻，其值應較大但不是斷路。 (3) 測量3點與1點之間的電阻，其值應小于3點與5點之間的電阻。 滿足上述測量結果則說明節電開關損壞，應更換新品。 | ||
| 4上交的資料及成果 | 實訓報告 | ||
| 復述高低溫箱冷系統電氣線路故障實訓過程中的注意事項 | |||
