1、        轉子斷條故障：
下面介紹一個用電流頻譜分析診斷異步電動機斷條的實例。
被診斷電動機為 134kW 、50Hz 、cosφ＝邸單籠鑄鋁轉子，轉子58槽 ，電動機負載為壓縮機，其運行方式為斷續工作制 ，每次接通 510min ，斷開1h 。 現場有兩臺相同的電動機 ，試驗通過對一臺正常電動機和一臺存在振動和噪聲的電動機電流同時檢測和頻譜分析，進行對比和診斷。

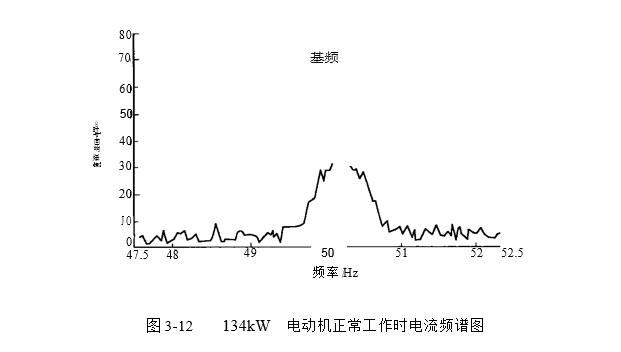

從圖3 - 12 正常電動機電流頻譜圖可以看出 ，其邊頻分量很不明顯。故障電動機是在 57% 的滿載電流情況下進行檢測和作電流頻譜圖的，從圖 3 - 13 頻譜圖中，可以看到明顯的邊頻分量。經過分析診斷，估計電動機轉子約有 8 根斷裂籠條。在檢修時打開電動機檢查 ，實際的故障情況如下：
( 1 )10 根籠條斷裂和火花電蝕 ；
( 2）有些籠條部分斷裂和火花電蝕 ；
( 3） 籠條端環壓鑄部分有燒斷的孔。 說明電動機的實際故障和診斷結論比較接近。
